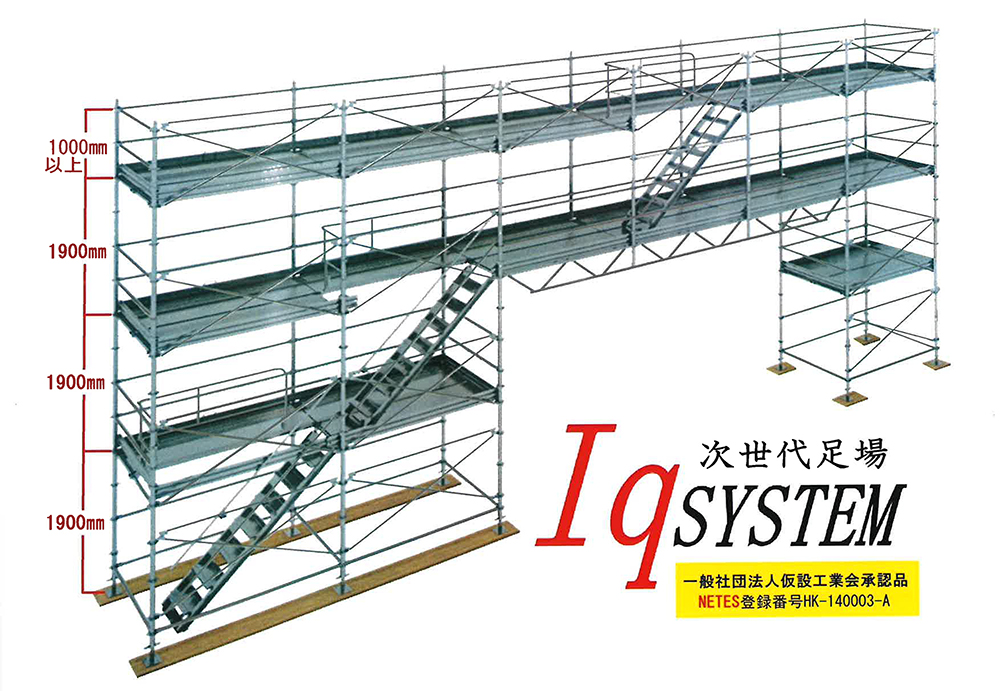

アイキューシステムとは
軽量パイプを使用し、従来のクサビ足場を上回る作業効率と安全性・同水準の経済性を実現。
階高1,900mmの新しい規格の建設作業用次世代足場システムです。
◆ヘルメットがぶつからない階高1,900mm
◆先行手摺高さ1,000mm以上
◆支柱は軽量、高張力鋼管（2.0mm）
◆外形48.6φを使用
◆手摺は横スライド方式で施工性アップ
◆支柱・手摺はコンパクトに収納可能
◆大組・大払しが可能
◆ストックヤードを2倍に活用
◆改正安衛則に準拠した足場システム

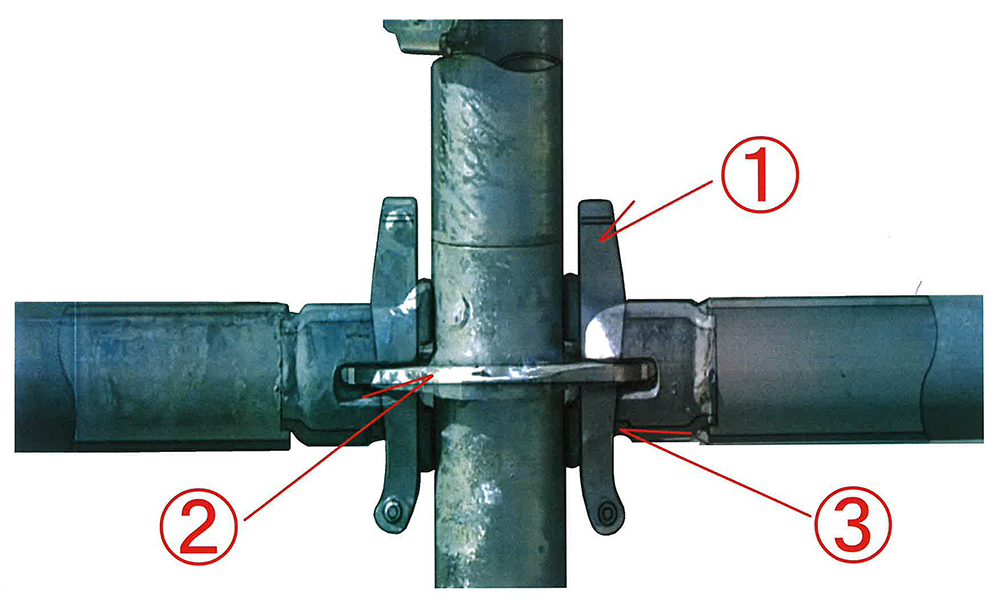

【①クサビ】
緊結力を向上させるため、靱性や強度に優れた材料を使用
【②フランジ】
クサビによる摩耗を防止するために、強度や溶接性に優れた材料を使用
【③接触金属】
溶接部分の品質安定性を考慮しプレス加工にて成形。
アイキューシステムの特徴
施工スピード向上！
安全な作業環境を生み出す1,900mmの階高通行しやすく、屈まずに作業できます。
標準装備の先行手摺は安全衛生規則を上回る1,000mm以上、この差が安心感をもたらします。
横から差し込みフランジに取り付けるため、緊結部を同時に抜く必要がなく、スピーディに組立解体が可能です。
枠組足場
Iqシステム
枠組足場
Iqシステム
ストックヤードの有効活用、安全な資材の運搬効率向上に貢献できます。
クサビが収納
21.06m2
52.62m2
※枠組足場1,000セット相当算出
※枠組足場1,000セット相当算出
■梱包状態図
手摺※梱包数100A
・クサビ式足場（0.45m2）
→Iqシステム（0.19m2）
アイキューシステムの仕様
サイズ
| 品名 | 型式 | 寸法（mm） | 使用料/日 | 基本料 | 重量（kg） | カラー |
|---|---|---|---|---|---|---|

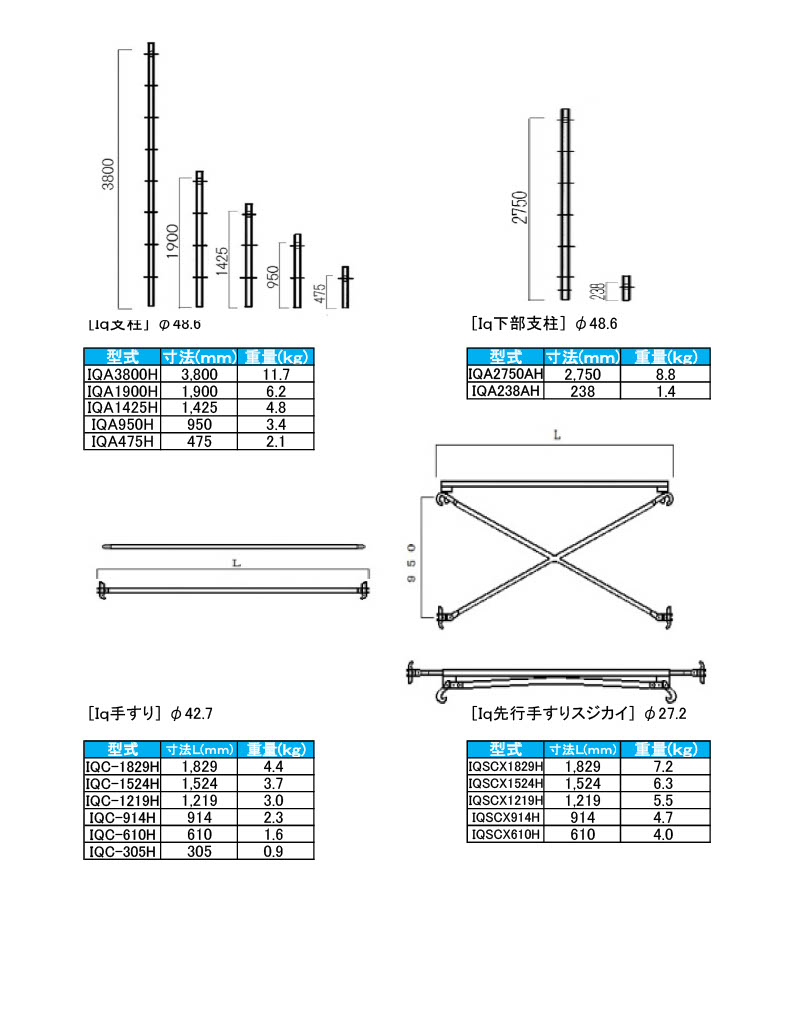

| Iq支柱 3800 | IQA3800 | 3800 | 4.98 | 200 | 11.7 | 無 |
| Iq支柱 1900 | IQA1900 | 1900 | 2.78 | 120 | 6.2 | 青 |
| Iq支柱 1425 | IQA1425 | 1425 | 2.38 | 100 | 4.8 | 黄色 |
| Iq支柱 950 | IQA950 | 950 | 1.77 | 80 | 3.4 | ピンク |
| Iq支柱 475 | IQA475 | 475 | 1.53 | 80 | 2.1 | 黄緑 |
| Iq下部支柱 2750 | IQA2750A | 2750 | 4.06 | 160 | 8.8 | 無 |
| Iq下部支柱 238 | IQA238A | 238 | 1.44 | 80 | 1.4 | 無 |
| Iq先行手すりスジカイ 1829 | IQSCX18 | L1829 | 4.22 | 210 | 7.2 | 無 |
| Iq先行手すりスジカイ 1524 | IQSCX15 | L1524 | 4.06 | 210 | 6.3 | 黄 |
| Iq先行手すりスジカイ 1219 | IQSCX12 | L1219 | 3.81 | 210 | 5.5 | 青 |
| Iq先行手すりスジカイ 914 | IQSCX09 | L914 | 3.63 | 210 | 4.7 | ピンク |
| Iq先行手すりスジカイ 610 | IQSCX06 | L610 | 3.39 | 210 | 4.0 | 黄緑 |
| Iq手すり 1829 | IQC1829 | L1829 | 1.77 | 140 | 4.4 | 無 |
| Iq手すり 1524 | IQC1524 | L1524 | 1.62 | 140 | 3.7 | 黄 |
| Iq手すり 1219 | IQC1219 | L1219 | 1.53 | 120 | 3.0 | 青 |
| Iq手すり 914 | IQC914 | L914 | 1.35 | 110 | 2.3 | ピンク |
| Iq手すり 610 | IQC610 | L610 | 1.19 | 100 | 1.6 | 無 |
| Iq手すり 305 | IQC305 | L305 | 1.10 | 90 | 0.9 | 無 |

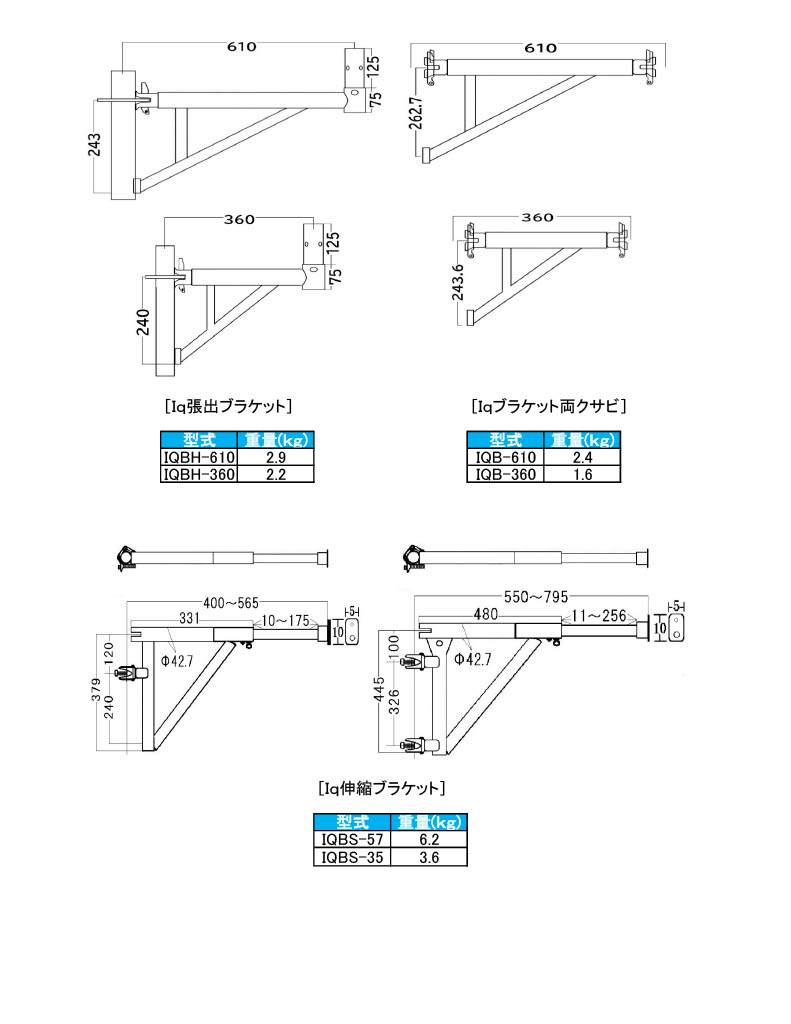

| Iq伸縮ブラケット 35 | IQBS35 | 2.66 | 200 | 3.6 | 無 | |
| Iq伸縮ブラケット 57 | IQBS57 | 3.64 | 210 | 6.2 | 無 | |
| Iq伸縮ブラケット 71 | IQBS71 | 4.16 | 220 | 7.2 | 無 | |
| Iqブラケット両クサビ 610 | IQB610 | 1.86 | 170 | 2.4 | 無 | |
| Iqブラケット両クサビ 360 | IQB360 | 1.77 | 170 | 1.6 | 無 | |
| Iq張出ブラケット 610 | IQBH610 | 2.11 | 170 | 2.9 | 無 | |
| Iq張出ブラケット 360 | IQBH360 | 1.95 | 170 | 2.2 | 無 | |

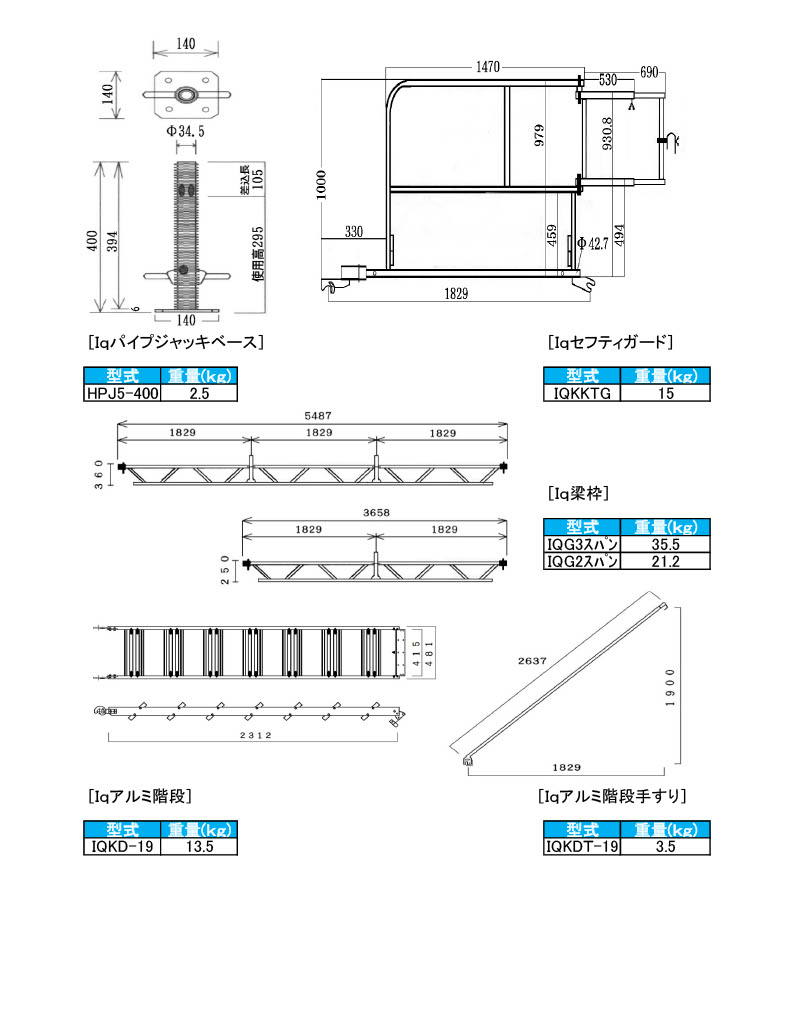

| Iqパイプジャッキベース | AJP | 1.01 | 90 | 2.7 | 無 | |
| Iq梁枠 3スパン | IQG3 | 23.21 | 310 | 35.5 | 無 | |
| Iq梁枠 2スパン | IQG2 | 14.77 | 260 | 21.2 | 無 | |
| Iqヘッド支柱950（ステージ用） | IQA950H | 3.30 | 80 | 3.0 | 無 | |
| Iqヘッド支柱600（支保工用） | IQA600H | 2.49 | 80 | 1.8 | 無 | |

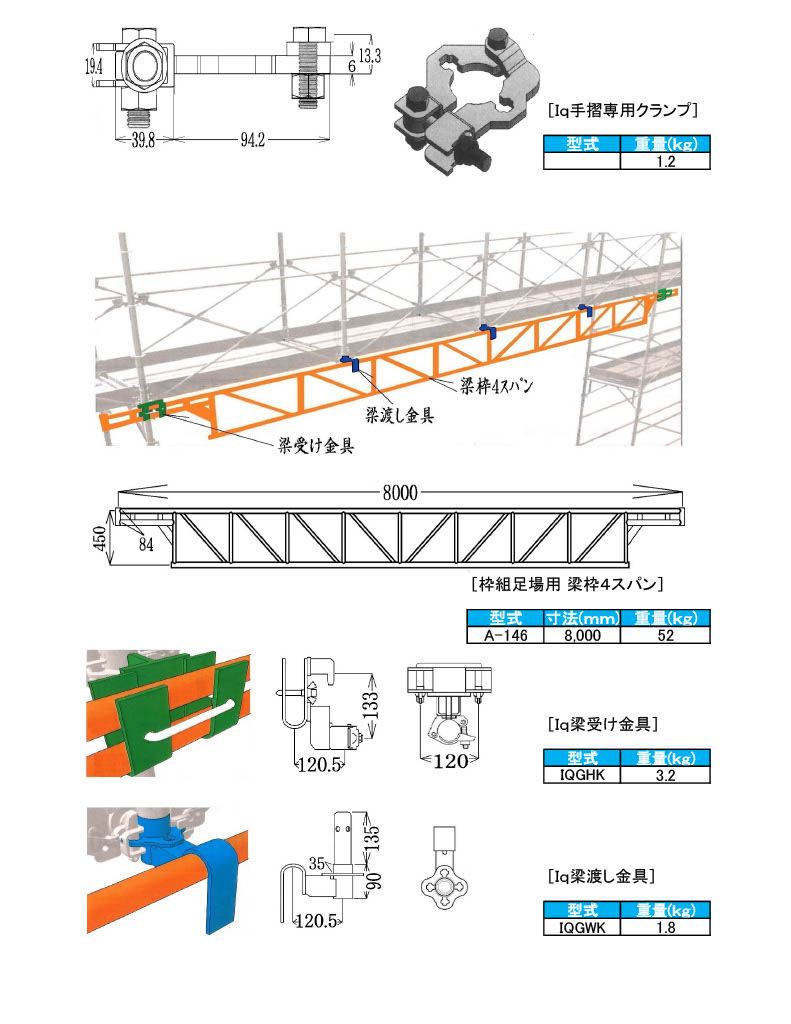

| Iq手すり専用クランプ | 5.50 | 150 | 1.2 | 無 | ||
| Iqアルミ階段 19 | IQKD19 | 16.87 | 330 | 13.5 | 無 | |
| Iq階段手すり | IQKDT19 | 2.29 | 140 | 3.5 | 無 | |
| Iqセフティガード | IQKKTG | 14.06 | 220 | 15.0 | 無 | |

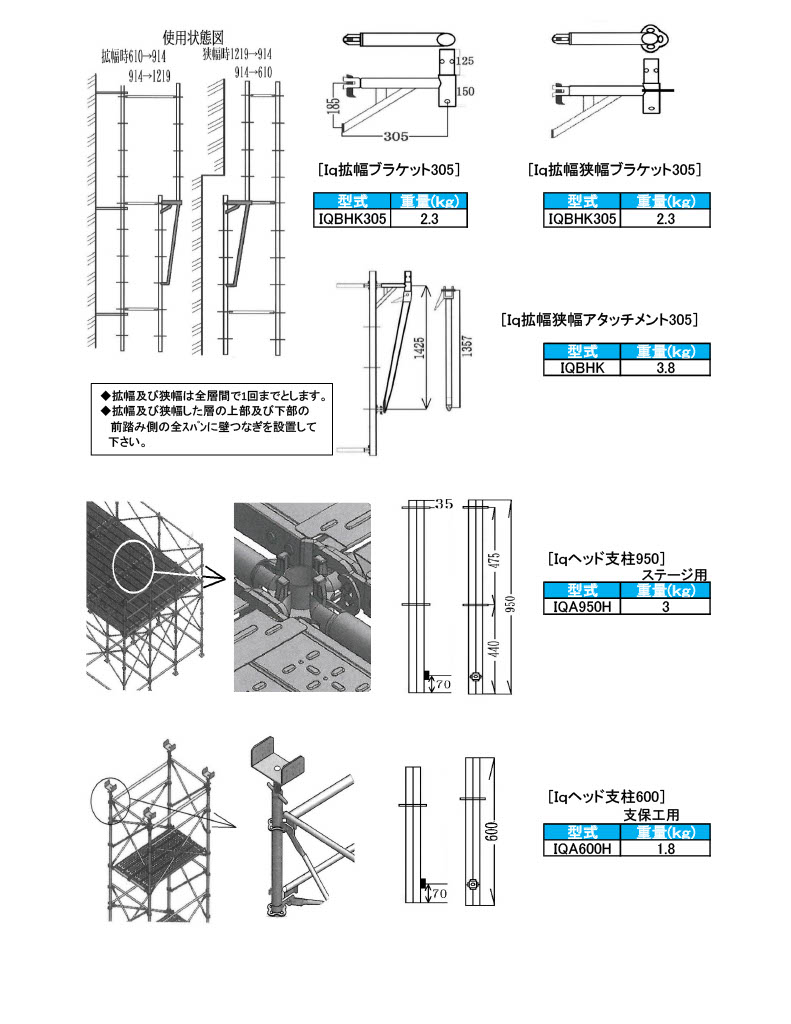

| Iq拡幅狭幅ブラケット 305 | IQBHK305 | 2.68 | 170 | 2.3 | 無 | |
| Iq拡幅狭幅アタッチメント | IQBHKA | 4.16 | 220 | 3.8 | 無 | |
| Iq吊り治具 | IQTG | 4.52 | 55 | 1.2 | 無 | |
| Iq吊り治具シャックル | IQTS | 0.86 | 0 | 0.6 | 無 | |
| Iqフレーム補強材 1219 | IQFH1219 | 4.97 | 160 | 6.6 | 無 | |
| Iqフレーム補強材 914 | IQFH914 | 4.65 | 130 | 6.1 | 無 | |
| Iqフレーム補強材 610 | IQFH610 | 4.28 | 110 | 5.1 | 無 | |
| 4スパン梁枠用部材 | ||||||
| 梁渡し金具 | IQGWK | 9.90 | 330 | 1.8 | ||
| 梁受け金具 | IQGHK | 36.93 | 620 | 3.2 | ||

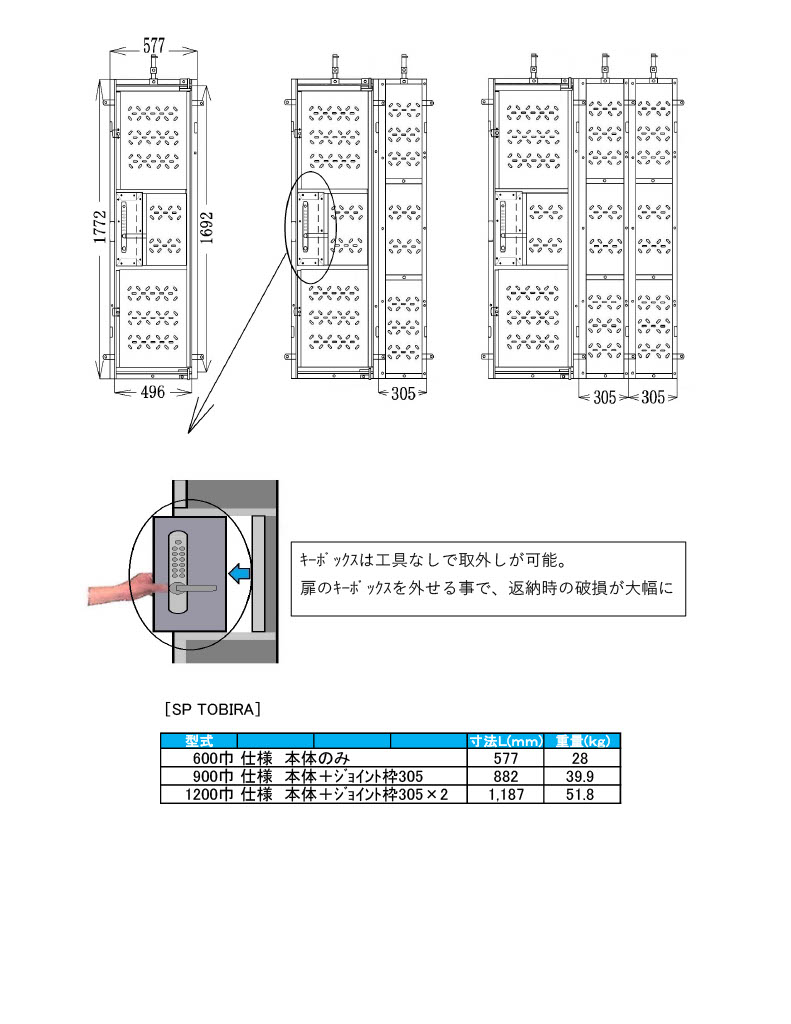

| SP TOBIRA 本体 W600仕様 | セット料金 | W577× H1772 |
330.00 | 9000 | ||
| SP TOBIRA キーボックス付属 | ||||||
| SP TOBIRA 掴み金具付属 | ||||||
| SP TOBIRA BOX付属 | ||||||
| ジョイント枠305 （W900仕様用、W1200仕様用） | 88.00 | 250 | ||||
※横スクロールで全体を表示します。
